Ovládací panel

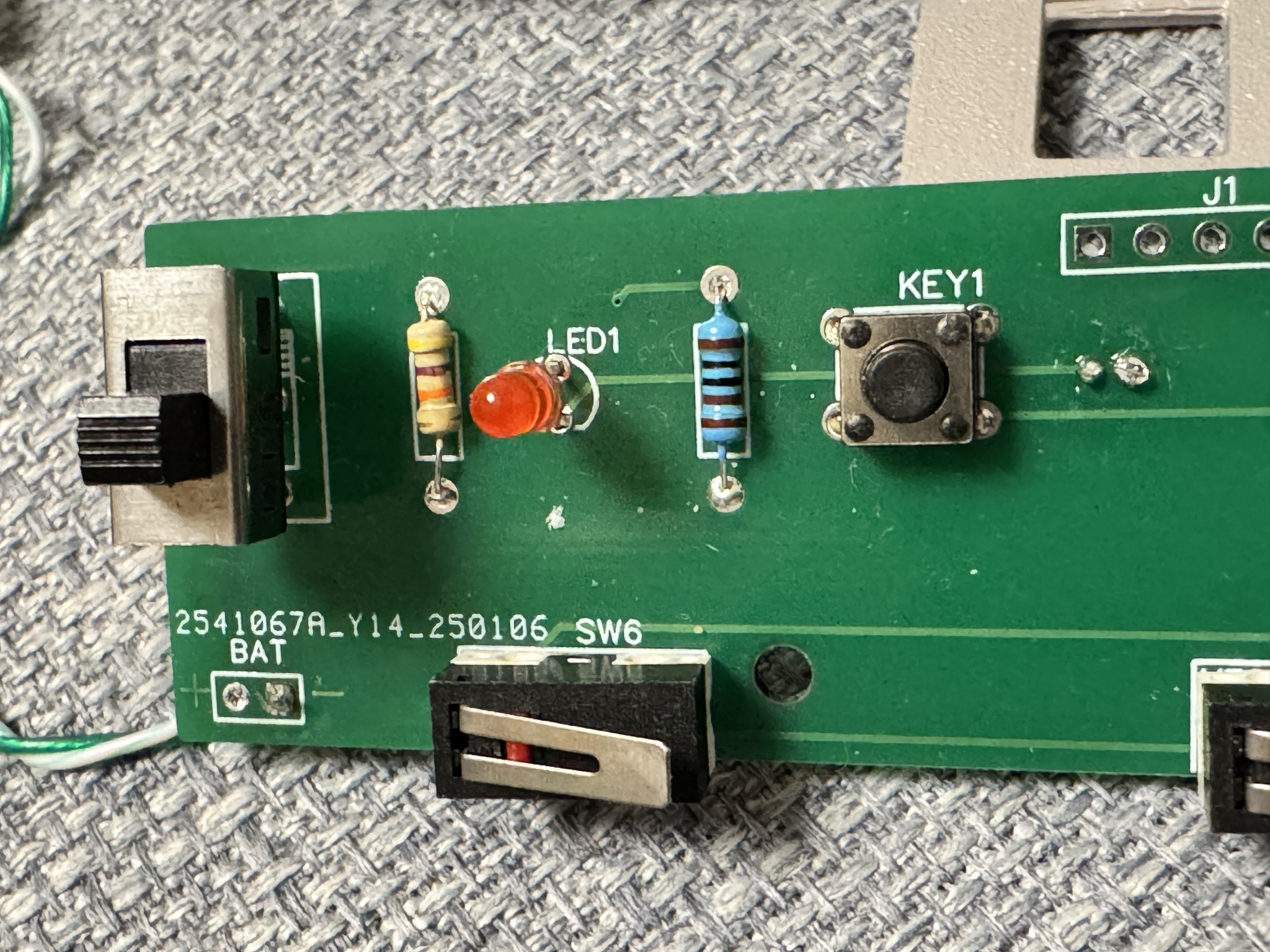

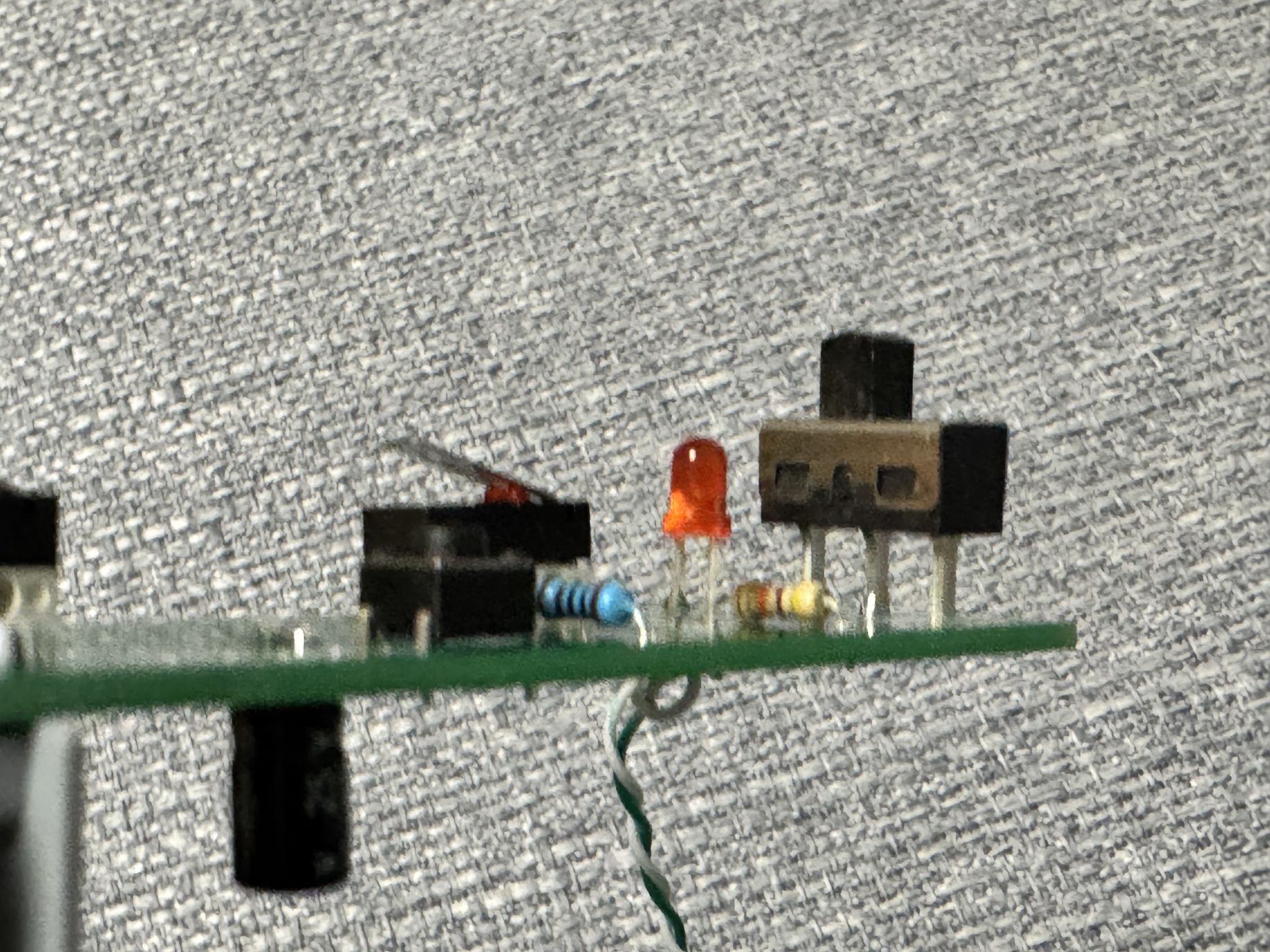

Začnite prispájkovaním súčiastok z vrchnej strany - odpory R1(10k-100k) a R2 (1k-2k) , dióda D1,tlačítko KEY1 a kondenzátor C2. Tento sa ukladá na ležato.

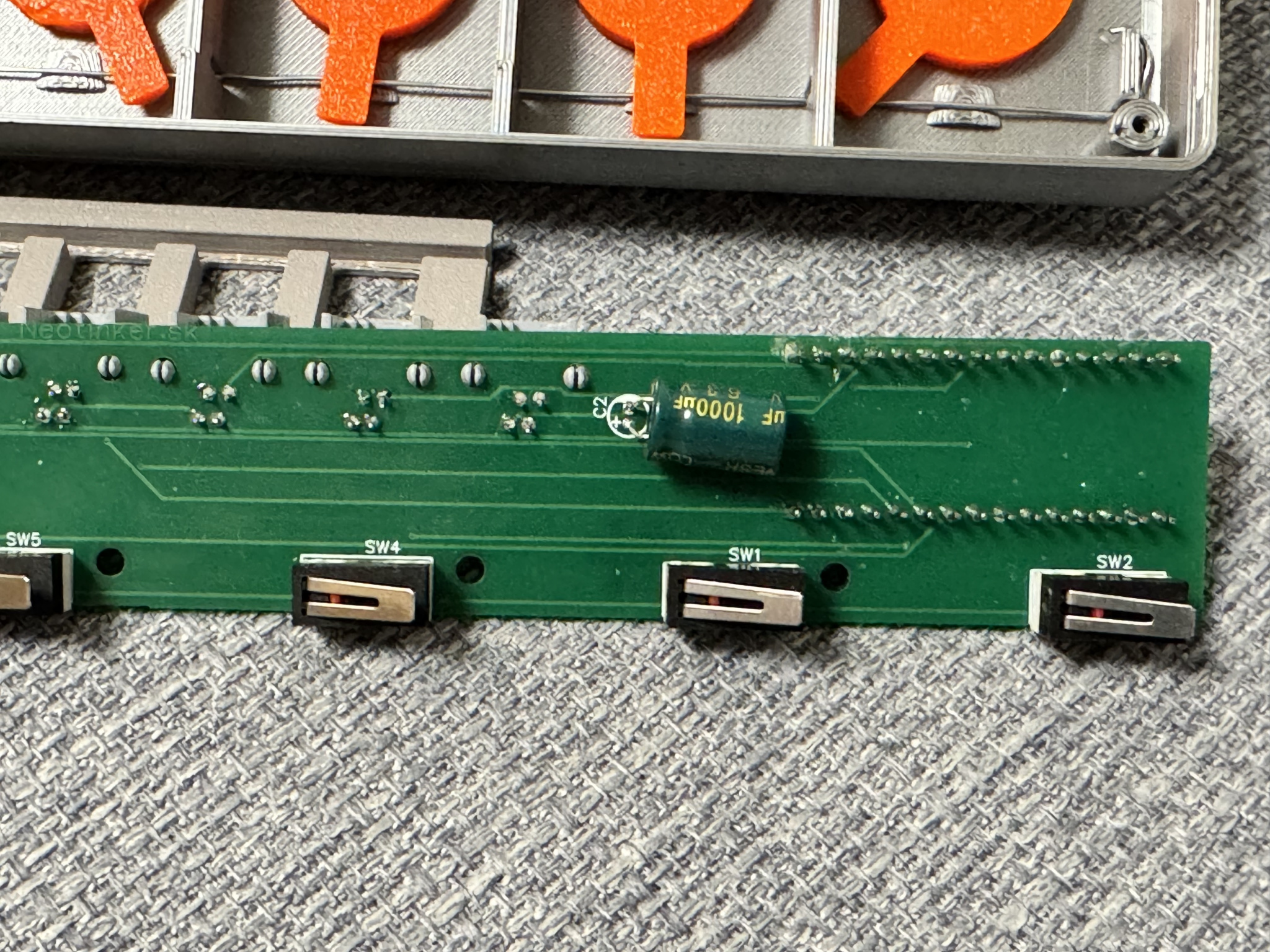

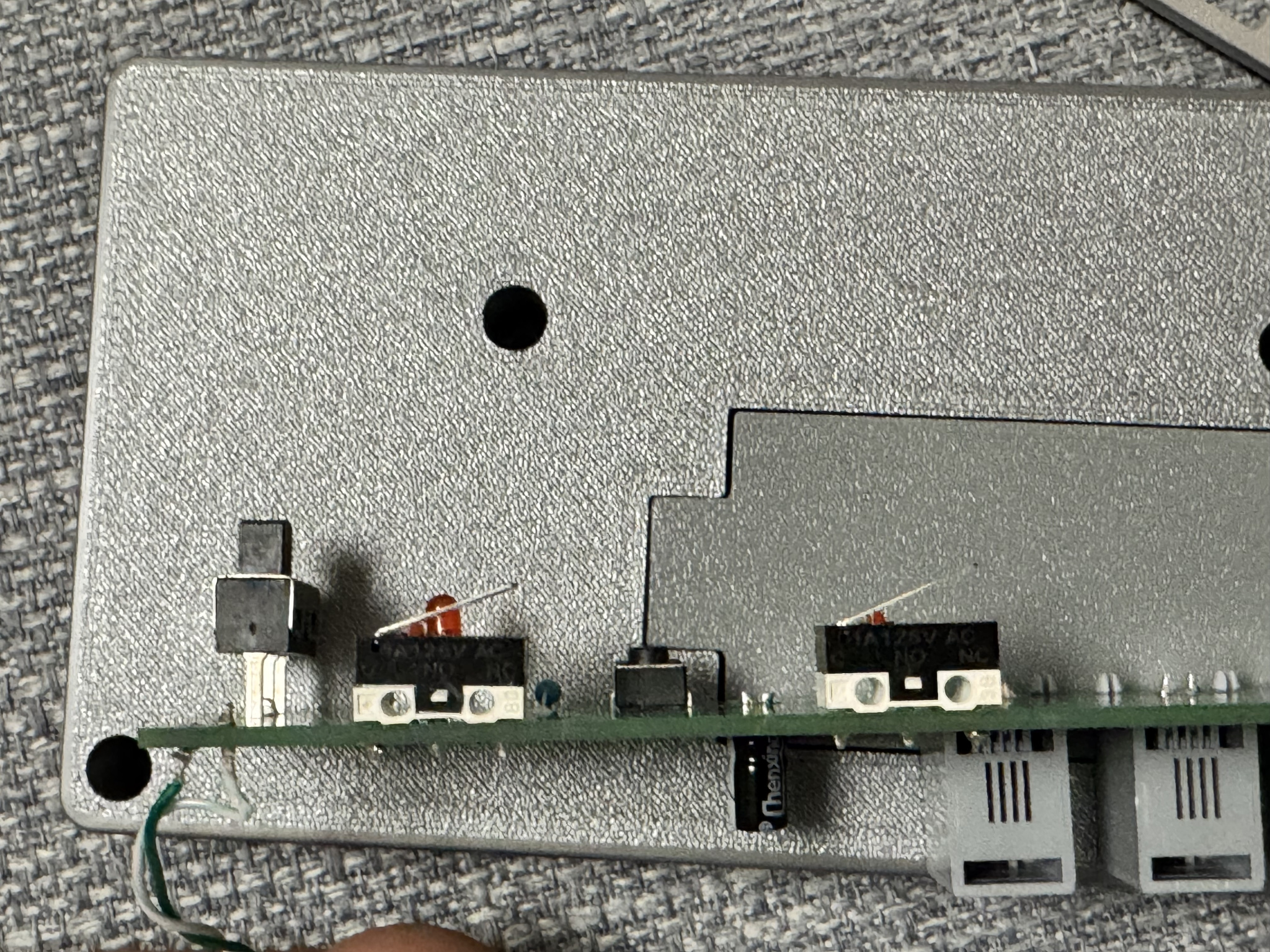

Potom prispájkujte mikrospínače SW1-SW4. Dávajte pozor na orientáciu. Páčka je otvorená na strane NC teda vpravo. Hlavný vypínač a LED zatiaľ nespájkujeme.

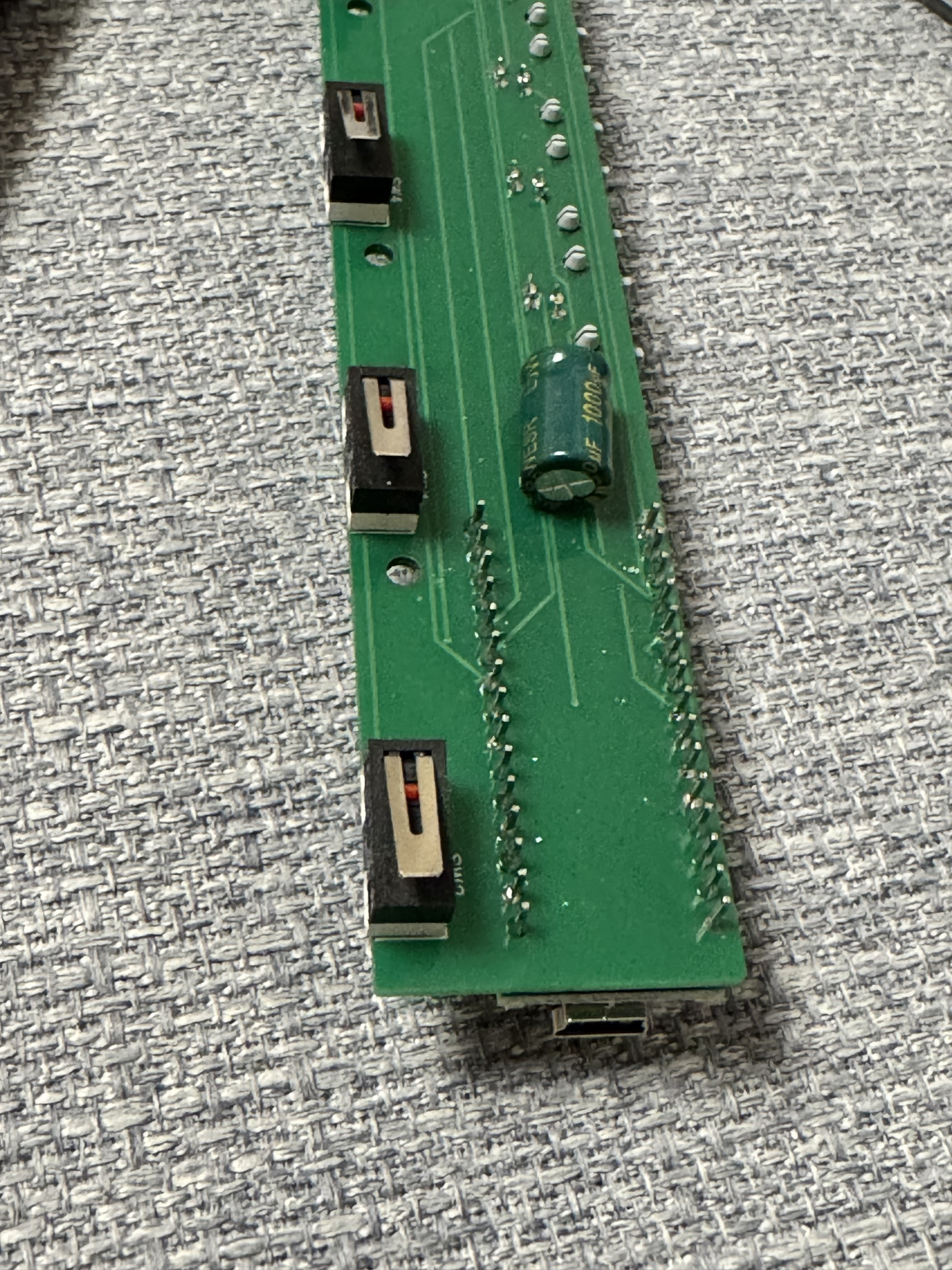

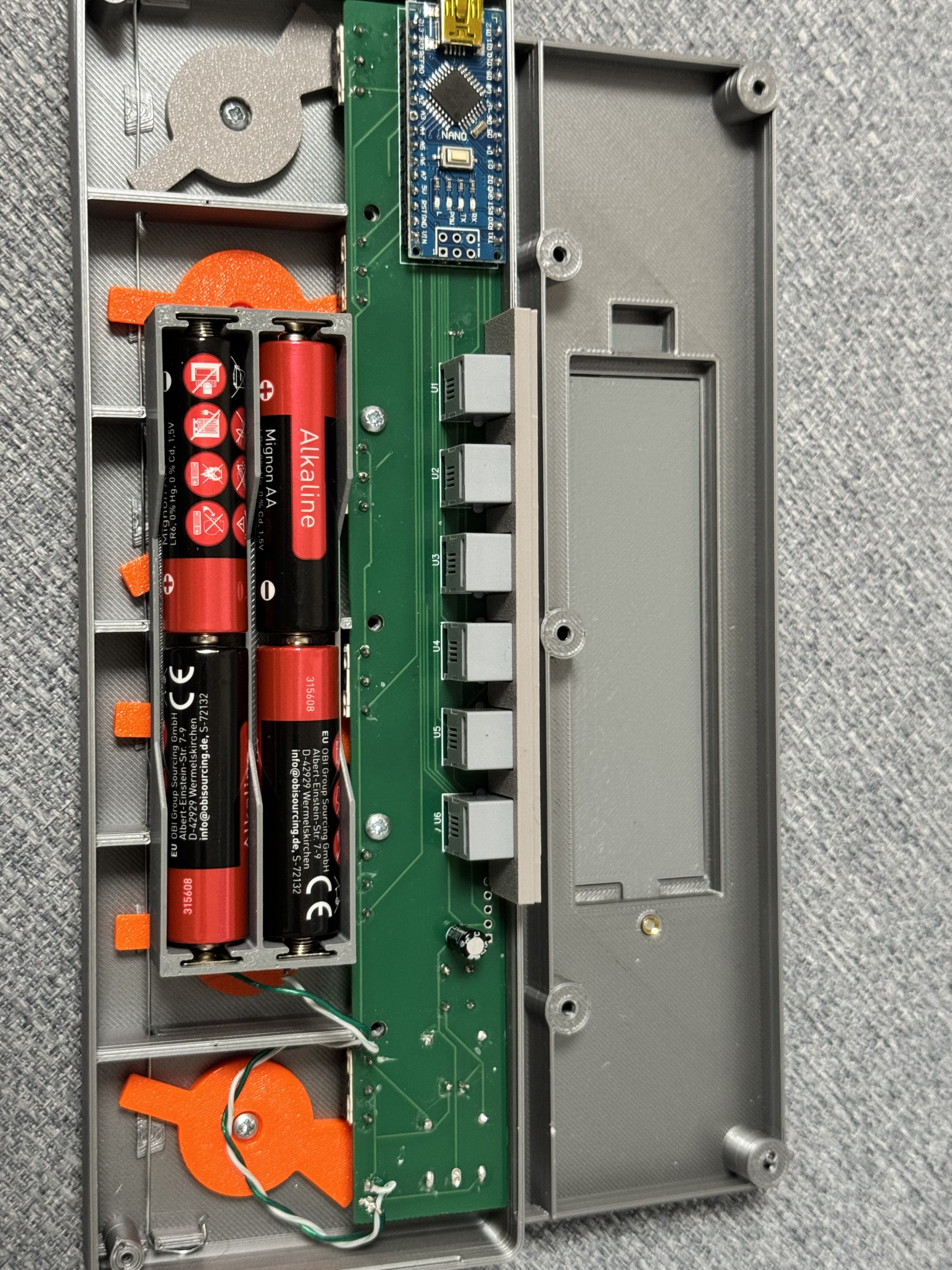

Zo spodnej strany naspájkujeme modul Arduino nano a konektory RJ9.
Poznámka: tlačítko KEY1 a jeho pull-up rezistor R1 sa zatiaľ nepoužíva. Možno v ďalšej verzii SW ho použijeme. Rovnako konektor J1 je nezapojený.

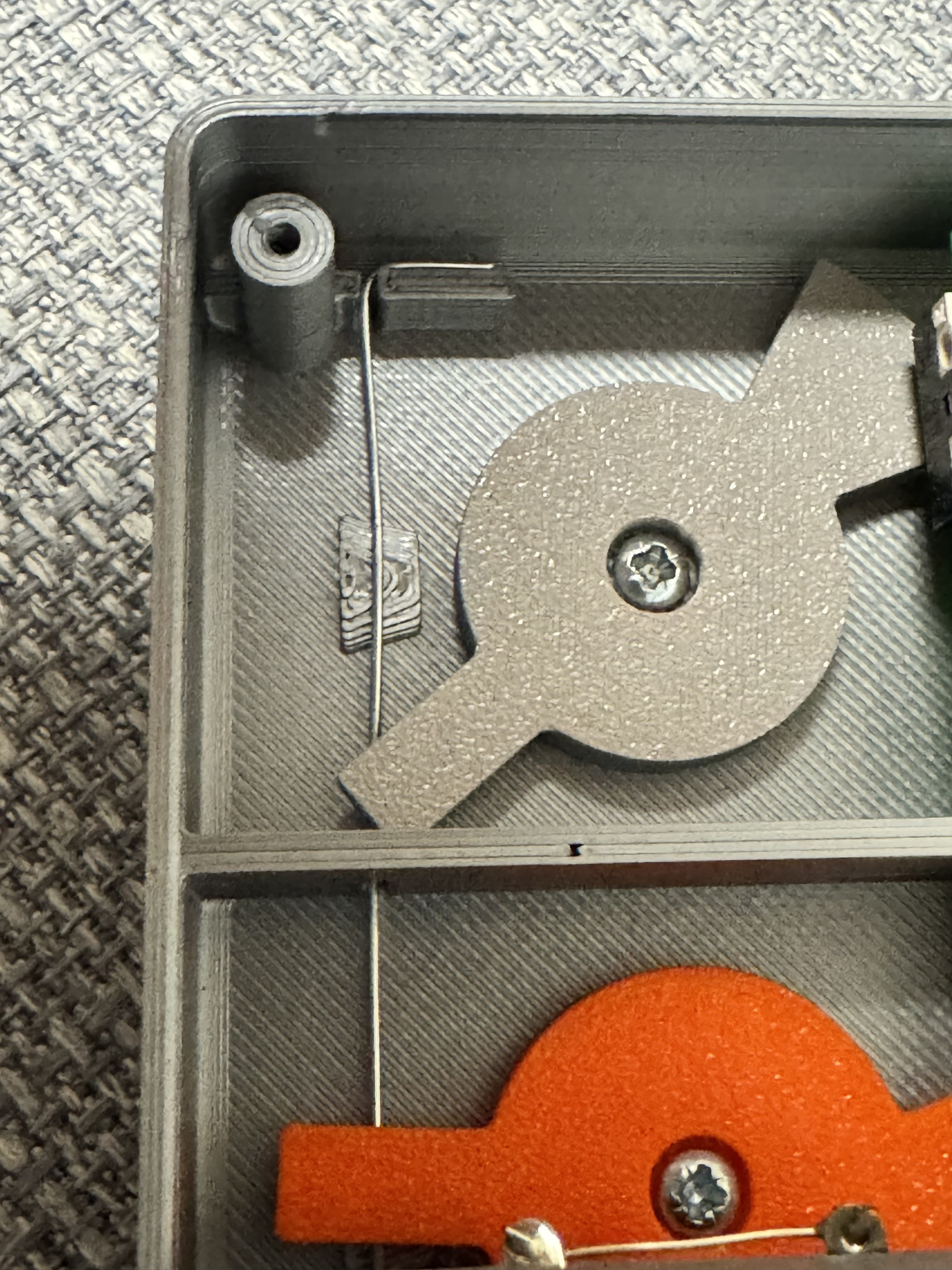

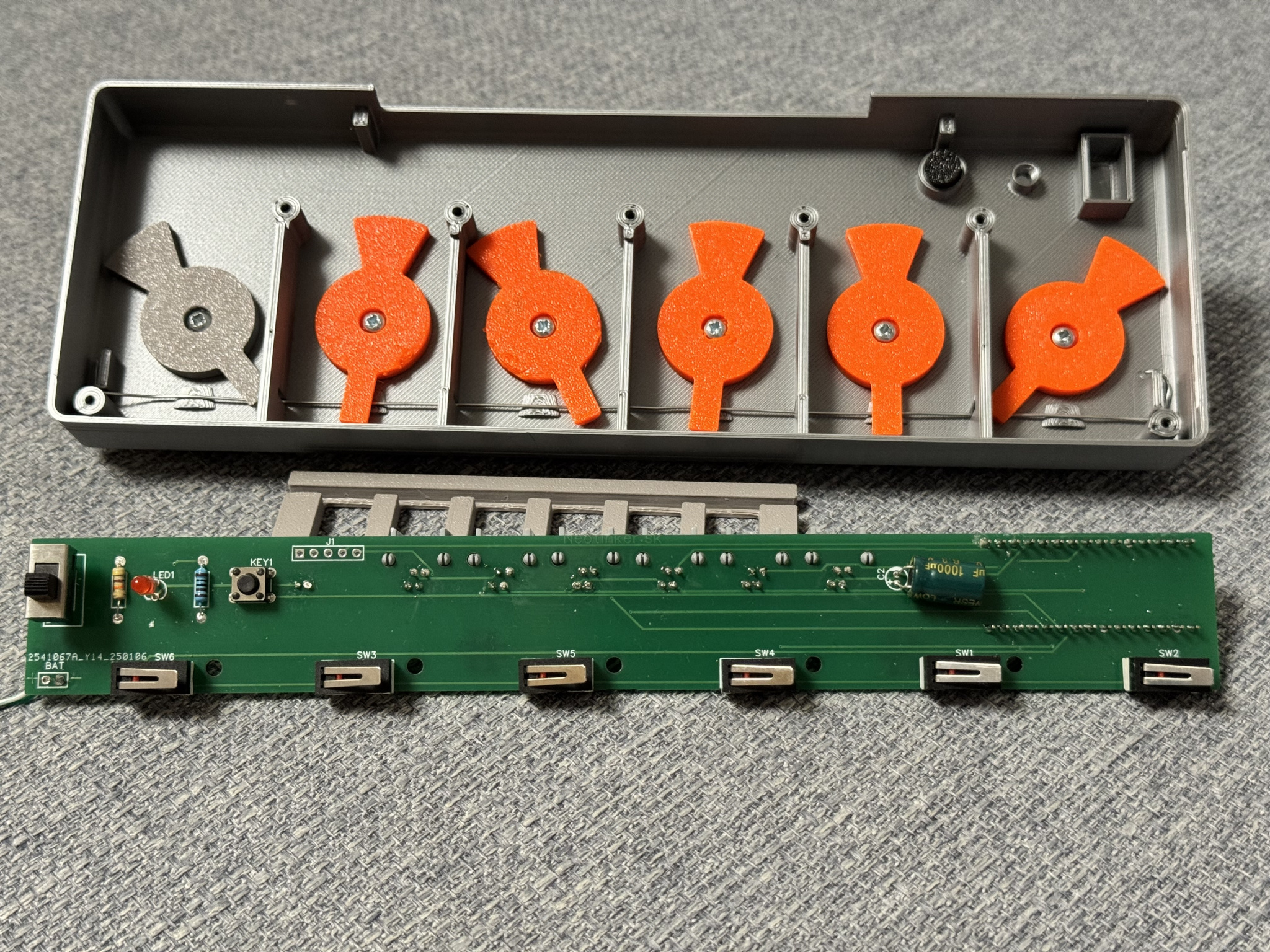

Teraz si pripravíme vrchný kryt ovládacieho panelu. Vložíme tam klzný drôt a zaistíme ho okolo bočných stĺpikov. Zoskrutkujeme prepínacie gombíky.

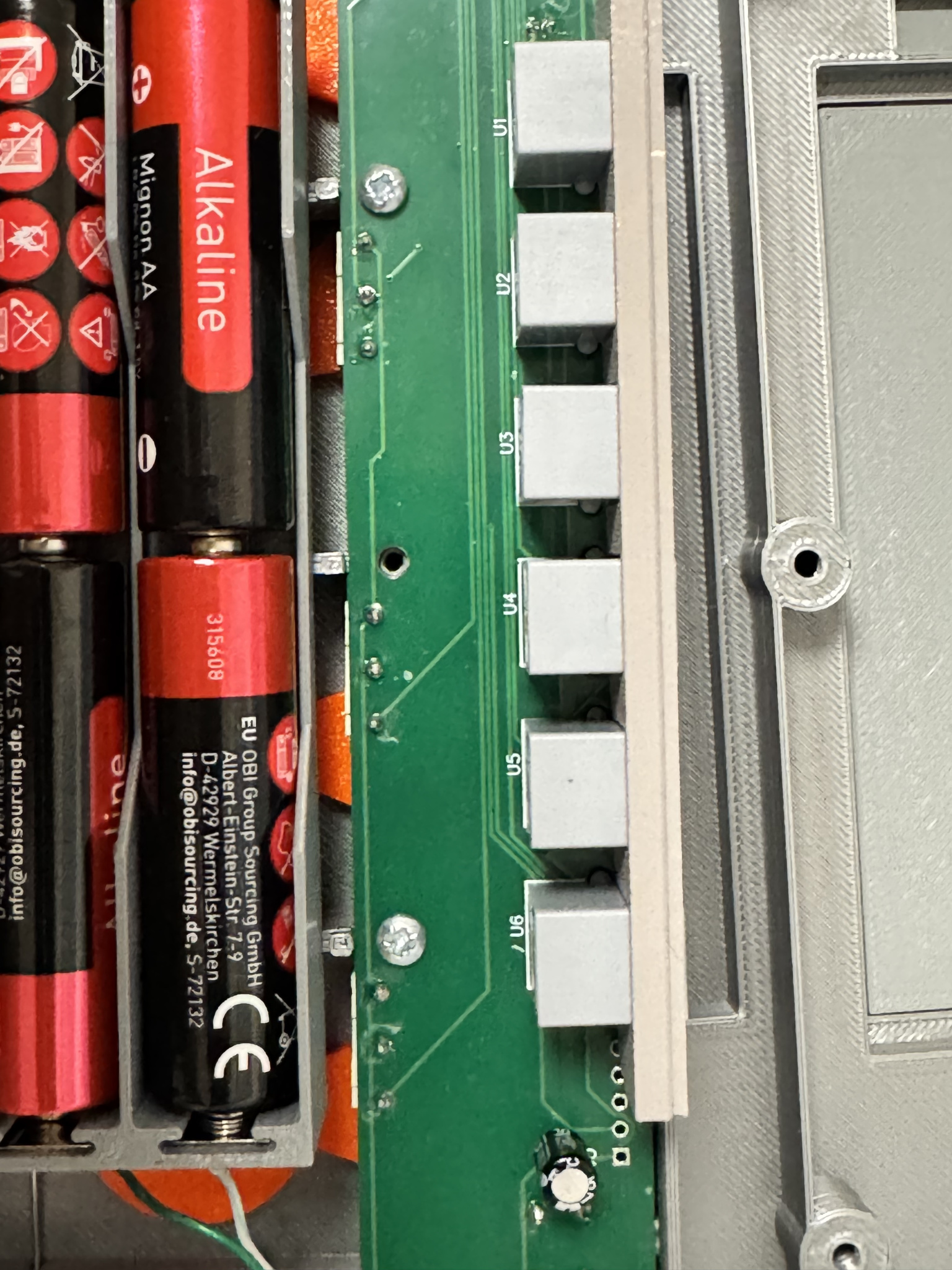

Do vrchného krytu vložime vypinač SW0 a do plošné spoja vložíme LED1. Na konektory RJ9 nasadíme masku a celý plošný spoj vložíme do krytu. Teraz môžeme zaspájkovať vypínač a LED. Nožičky vypínača sú len ledva v plošnom spoji. Plošný spoj prikrutkujeme dvomi skrutkami na 2 a 4 pozícii.

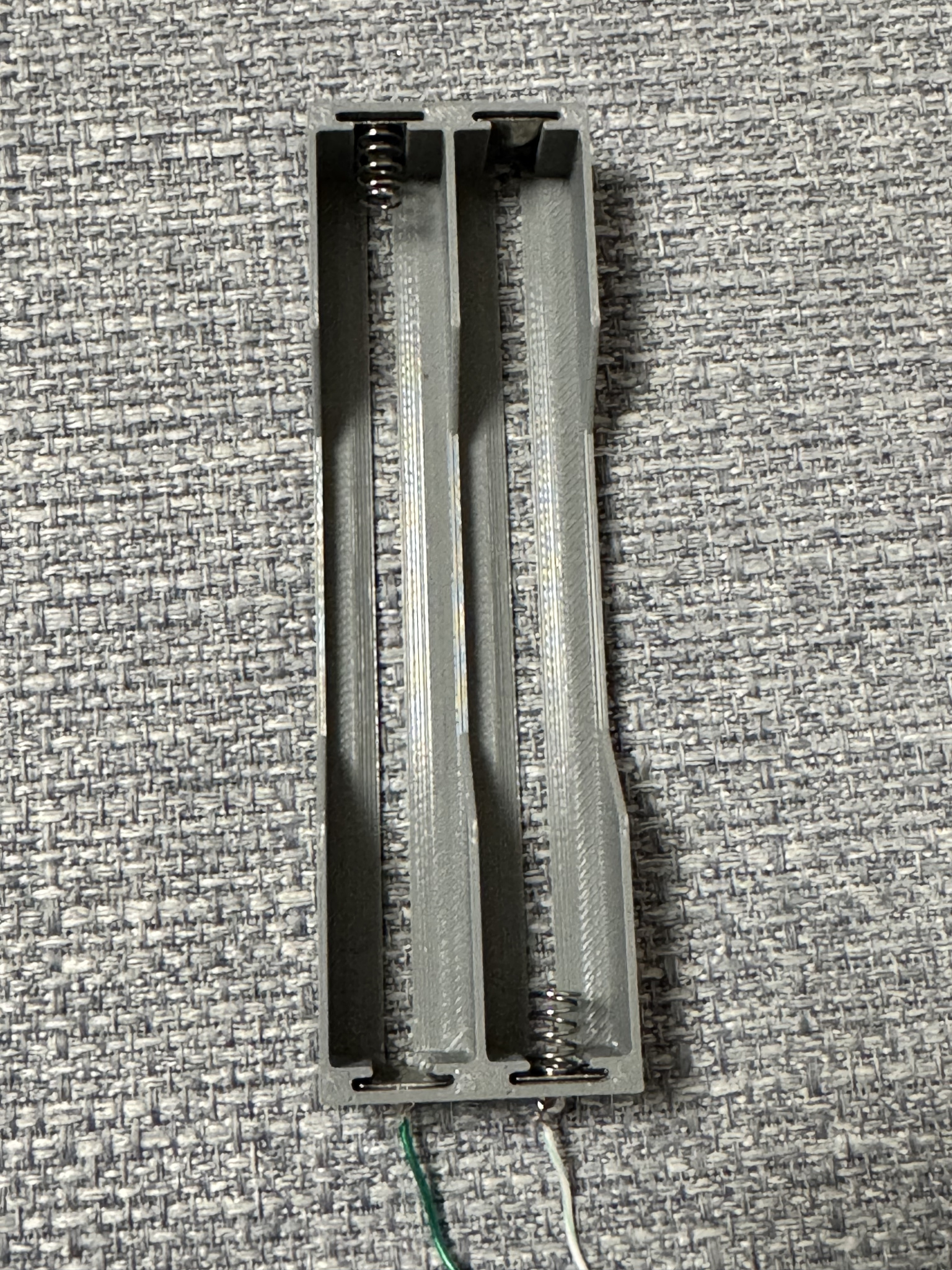

Zostavíme držiak na batérie a prispájkujeme jeho vodiče k plošnému spoju. Pozor na polaritu. Plus je na okraji dosky.
Do spodného krytu zatavíme maticu M3, dá sa to urobiť aj spájkovačkou pri nižšej teplote. Potom nasadíme a priskrutkujeme celý spodný kryt.

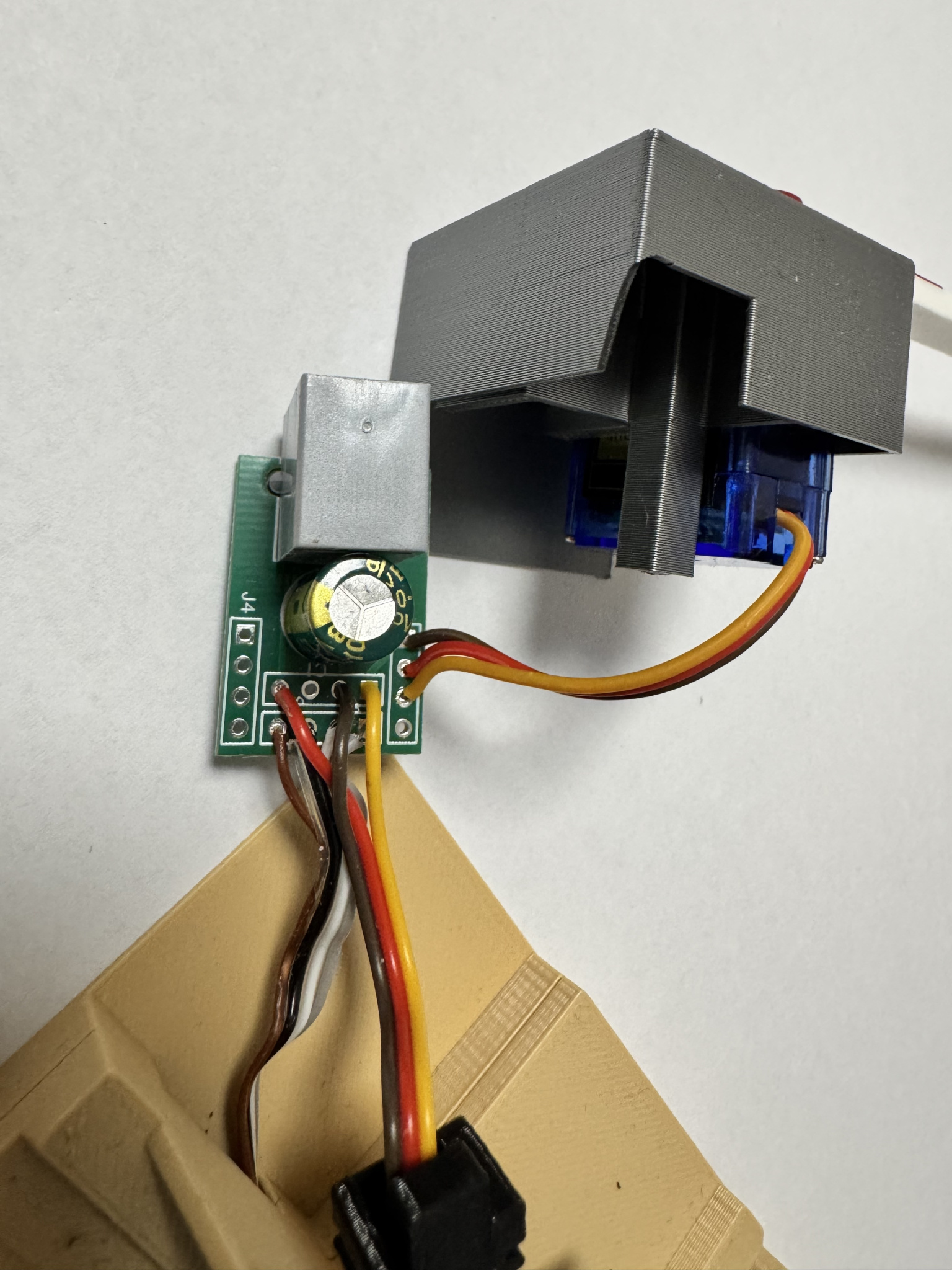

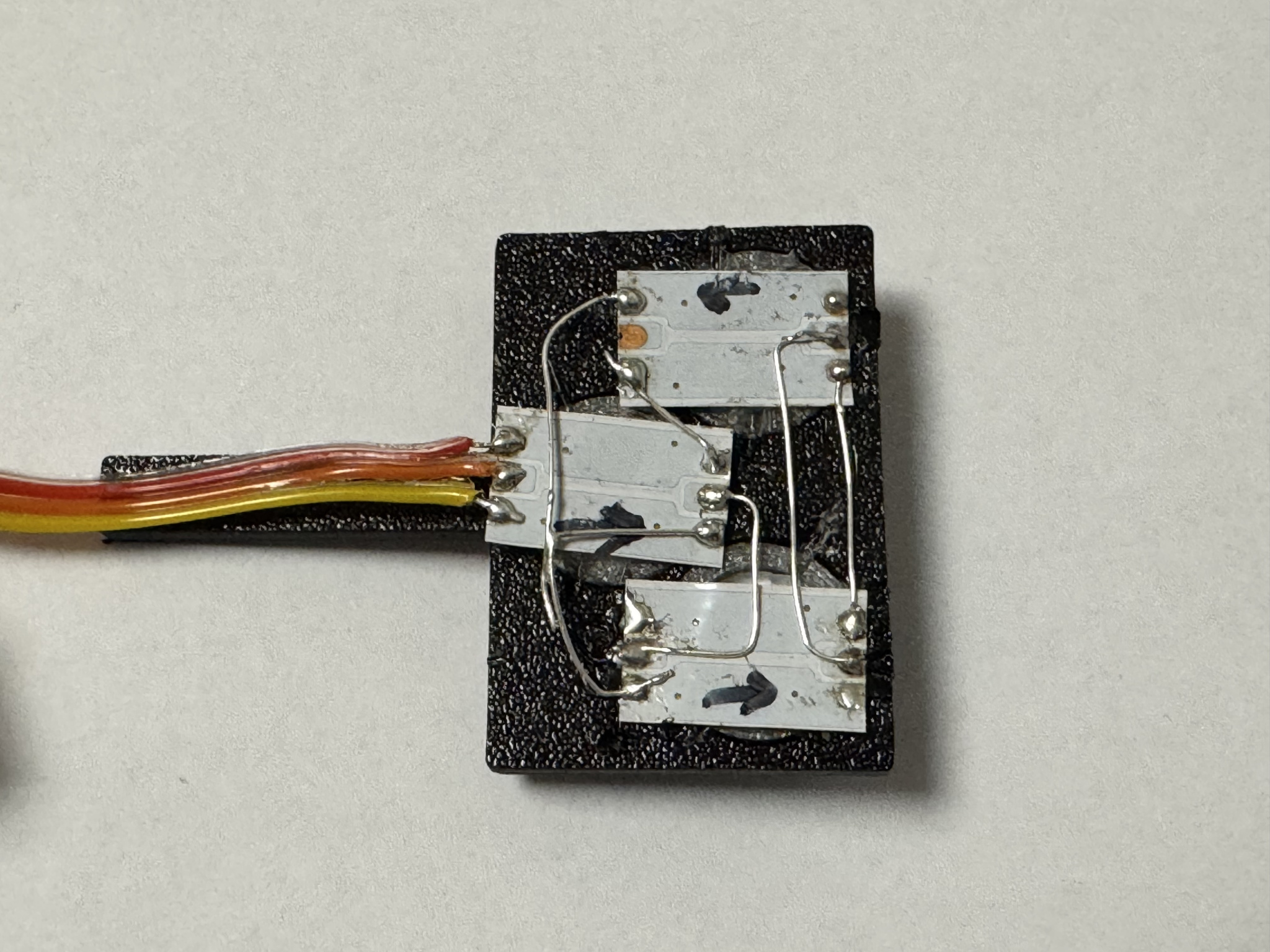

Výhybka

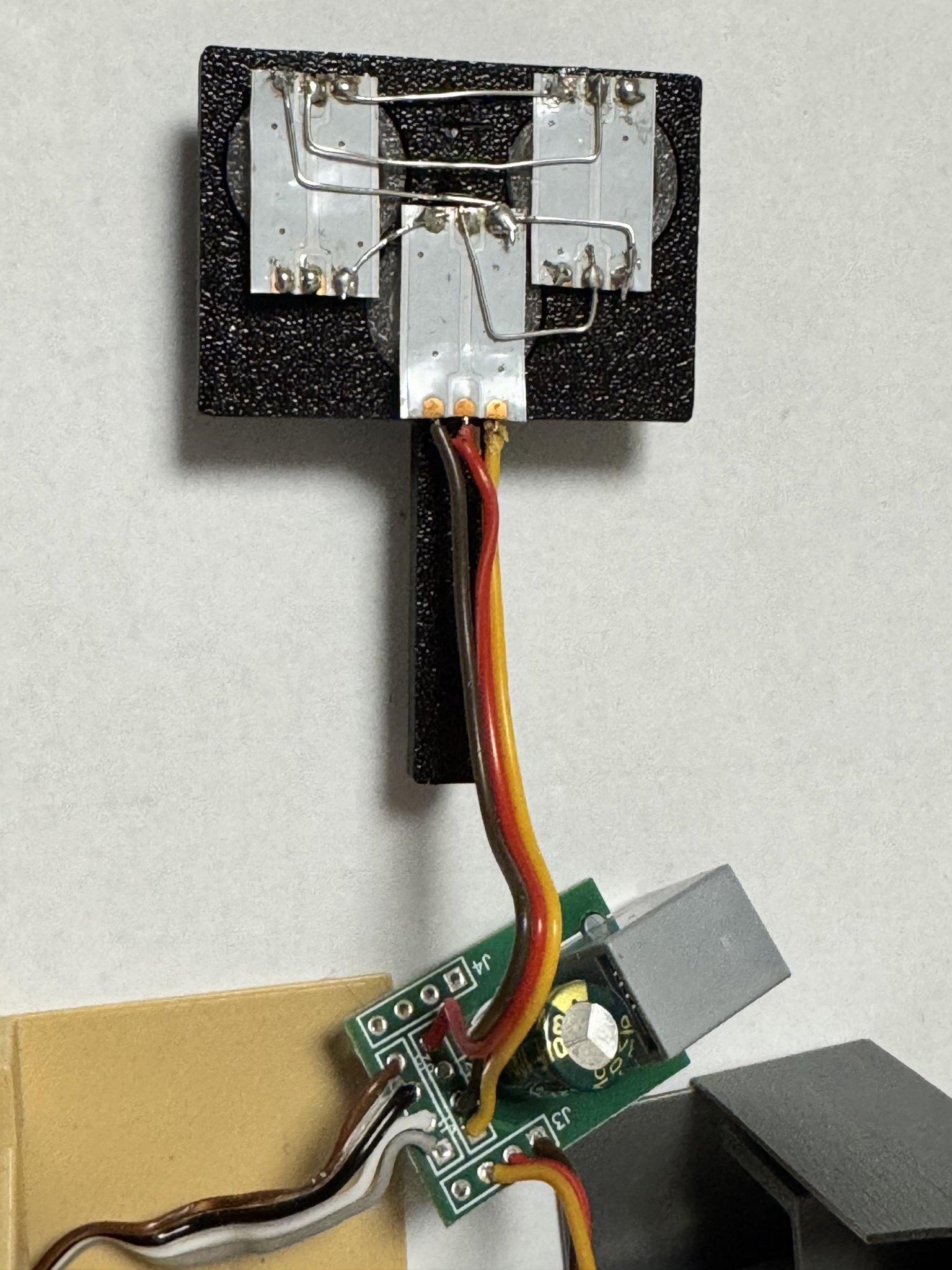

Vytlačené polovice výhybky zoskrutkujeme. Vložíme dovnútra tiahlo tak, aby zárez smeroval na rozdvojený koniec. Nasadíme dve časti srdcovky výhybky (výměna) a
